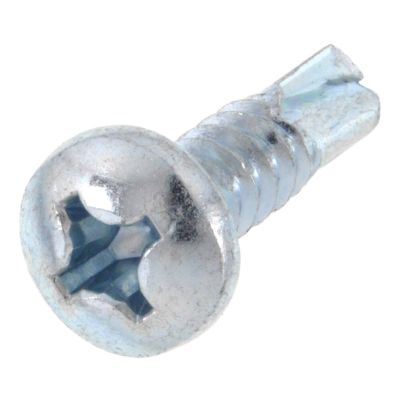

DIN 7504 Bohrschrauben N mit Linsenkopf PH-Kreuzschlitz (ISO 15481)

DIN 7504 Bohrschrauben Form N mit Linsenkopf, Blechschraubengewinde, PH-Kreuzschlitz sind selbstbohrende Schrauben erzeugen selbst das Bohrloch. Sie sind eher für dünnere Bleche geeignet. mehr ...


Technische Maße für DIN 7504 Bohrschrauben N mit Linsenkopf PH-Kreuzschlitz (ISO 15481)

Legende:
d
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk max.
= Durchmesser-Kopf
k max.
= Höhe-Kopf
Größe PH
= Antrieb-Phillips-Kreuzschlitz (PH)

d 2,9 3,5 3,9 4,2 4,8 5,5 6,3
dp max. 2,3 2,8 3,1 3,6 4,1 4,8 5,8
dk max. 5,6 6,9 7,5 8,2 9,5 10,8 12,5
k max. 2,2 2,6 2,8 3,05 3,7 4 4,6
Größe PH 1 2 2 2 2 3 3
für Blechdicken 0,7-1,9 0,7-2,25 0,7-2,4 1,75-3,0 1,75-4,4 1,75-5,25 2,0-6,0

weitere Informationen



Kopfform Form N von DIN 7504 Bohrschrauben

Bohrschrauben DIN 7504 Form N haben formschönen Linsenkopf, welcher eben auf dem Untergrund aufliegt. Als Antrieb verfügen diese Bohrschrauben über einen Phillips-Kreuzschlitz PH.



Einsatzbereich von DIN 7504 Bohrschrauben Form N mit Linsenkopf, Blechschraubengewinde, PH-Kreuzschlitz

Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.



Verarbeitung von DIN 7504 Bohrschrauben Form N mit Linsenkopf, Blechschraubengewinde, PH-Kreuzschlitz

Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.



Selbstschneidende und selbstbohrende Schrauben

sind Schrauben, die durch ein Spezialgewinde selbst in das Material eindrehen. Dadurch spart man die Schritte, die sonst nötig sind, um eine Schraube zu befestigen (Vorbohren).



Werkstoffe für selbstbohrende Schrauben

Da diese Schrauben meist in Stahl eingedreht werden und rostfreier Stahl keine hohe Festigkeit besitzt, werden selbstbohrende Schrauben meist nur in Stahl galvanisch verzinkt angeboten. Trotzdem sind einige Formen auch in Edelstahl Rostfrei A2 vorhanden. Die Werkstoffausführung in Edelstahl ist aber nur in weicheren Werkstoffen als Edelstahl, z. B. Alu oder Kunststoff werwendbar.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
