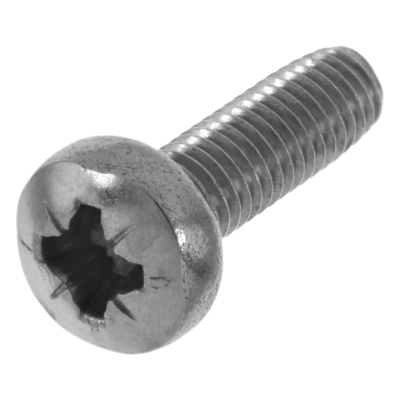

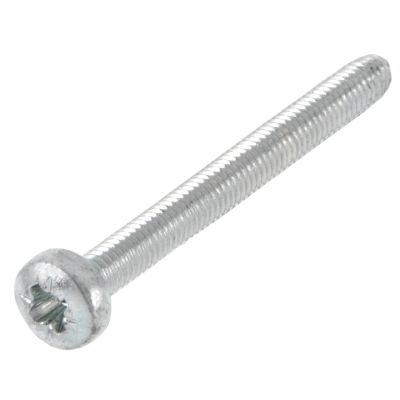

DIN 7500 Gewindefurchende Schrauben mit Linsenkopf, PZ-Kreuzschlitz FORM C

DIN 7500 Gewindefurchende Schrauben mit Linsenkopf, PZ-Kreuzschlitz FORM C hinterlassen ein metrisches Regelgewinde (M) im Werkstoff. Sie eignen sich sowohl für dünnere Bleche als auch Vollmaterial. Sie sparen sich damit den Vorgang des Gewindeschneidens. Möglicherweise ist Vorbohren erforderlich. Sie eignen sich sowohl für dünnere Bleche als auch Vollmaterial. mehr ...

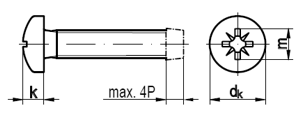

Technische Maße für DIN 7500 Gewindefurchende Schrauben mit Linsenkopf, PZ-Kreuzschlitz FORM C

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk max
= Durchmesser-Kopf
k max
= Höhe-Kopf
Größe-PZ
= Antrieb-Pozidriv-Kreuzschlitz (PZ)

Maße M 2 M 2,5 M 3 M 4 M 5 M 6 M 8
maximaler Furchbereich 1,6 1,8 2 2,8 3,2 4 5
Größe-PZ 0 1 1 2 2 3 4
dk max 4 5 6 8 10 12 16
k max 1,6 2 2,4 3,1 3,8 4,6 6

weitere Informationen



Kopfform

DIN 7500 Gewindefurchende Schrauben Form C haben einen Linsenkopf, der unten glatt auf dem Material aufliegt und oben eine große, formschöne Linse hat. Als Antrieb haben diese Schrauben einen Pozidriv-Kreuzschlitz PZ.



Eigenschaften von gewindeformenden Schrauben

Durch ihr spezielles Gewinde stellen diese Schrauben entweder selbst ein Loch oder ein metrisches Gewinde her. Ergänzt wird diese Gruppe durch Holz- und Schnellbauschrauben, welche jedoch ein Holzgewinde haben. Bei der Kopfform gibt es zum Einen den Senkkopf, Flachkopf, Außensechskantkopf oder auch den Linsenkopf. Als Antrieb sind Schlitz, Kreuzschlitz, Sechskant oder TORX® erhältlich.



Werkstoffe für gewindeformenden Schrauben

Da diese Schrauben meist in Stahl eingedreht werden und rostfreier Stahl keine hohe Festigkeit besitzt, werden gewindeformenden Schrauben meist nur in Stahl galvanisch verzinkt angeboten. Trotzdem sind einige Formen auch in Edelstahl Rostfrei A2 vorhanden.
