DIN 7343 Spiral-Spannstifte (Spannhülsen), leichte Ausführung
ähnlich ISO 8750 Spiral-Spannstifte (Spannhülsen), leichte Ausführung: keine gravierenden Änderungen

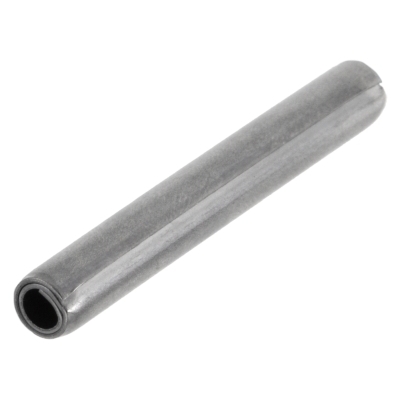

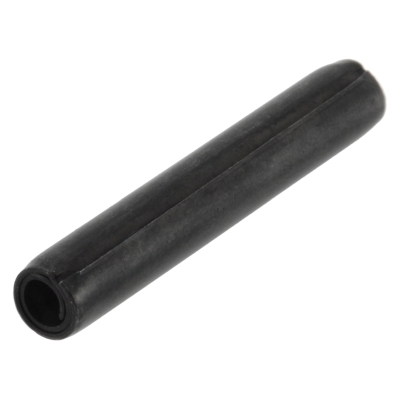

DIN 7343 Spiral-Spannstifte (Spannhülsen) leichte Ausführung sind gebogene, mehrfach gewickelte, Metallplättchen, welche durch ein passgenaues Bohrloch in ein Werkstück eingetrieben werden, um es zu sichern. Achten Sie darauf, dass die Spannhülse kein Spiel hat und genau passt, z. B. wird eine Spannhülse mit einem Hammer eingetrieben. Die schwere Ausführung hat eine dickere Wandstärke und kann mehr Kraft aufnehmen. mehr ...

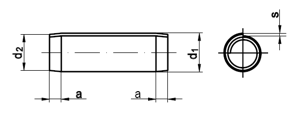

Technische Maße für DIN 7343 Spiral-Spannstifte (Spannhülsen), leichte Ausführung

Legende:
s
= Stärke (Blech)
d1
= Durchmesser-Außen
a
= Länge-Fase
d2
= Durchmesser-Innen
Maße
= Durchmesser-Bohrung

Maße 1 1,5 2 2,5 3 3,5 4 5 6 8 10 12 14 16
a 0,3 0,5 0,7 0,8 1 1,2 1,3 1,7 2 3 3 4 4,5 5
s 0,08 0,13 0,17 0,21 0,25 0,29 0,33 0,42 0,5 0,67 0,84 1 1,2 1,3
d1 1,1 1,62 2,15 2,65 3,24 3,67 4,2 5,25 6,25 8,35 10,45 12,5 14,55 16,55
d2 0,95 1,4 1,9 2,35 2,85 3,35 3,8 4,8 5,8 7,75 9,6 11,5 13,5 15,4
Abscherkraft (kN), nur für Federstahl 0,6 1,45 2,5 3,9 5,5 7,5 9,6 15 22 39 62 89 120 155

weitere Informationen



Unterscheidung von Spannstiften (Spannhülsen)

Grundsätzlich unterscheidet man Spannstifte der leichten Form mit geringer und Spannstifte der schweren Form mit erhöhter Wandstärke für Anwendungen mit höheren Kräften.

a) Spannstifte leichte Form

Hier unterscheidet man offene Spannhülsen (DIN 7346) oder geschlossene, mehrfach gewickelte Spannstifte (DIN 7343).

b) Spannstifte schwere Form

Auch hier teilen sich die Spannstifte in solche mit einer seitlich durchgehenden Öffnung (DIN 1481) oder Spiral-Spannstiften, die geschlossen und mehrfach gewickelt sind (DIN 7344).



Einsatzbereich von Spannhülsen DIN 7343

Verwendet werden Spannhülsen DIN 7343 meist im Maschinen- und Anlagenbau, im Kfz-Bereich, bei Oldtimern oder auch zur Verbindung von Metallen im Holzbau. Sie haben durch die mehrfache Wickelung eine größere Beständigkeit gegenüber auftretenden Kräften.



Lieferbare Werkstoffe

Spannhülsen DIN 7343 liefern wir als weichen, federnden Federstahl oder nichtrostenden Edelstahl Rostfrei A2.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
