DIN 551 Gewindestifte mit Kegelkuppe, mit Schlitz
ähnlich ISO 4766 Gewindestifte mit Kegelkuppe, mit Schlitz: keine gravierenden Änderungen

DIN 551 Gewindestifte mit Kegelkuppe, mit Schlitz sind Gewindespindeln, die auf der einen Seite als Antrieb einen Schlitz haben. Der Schlitz kann mit einem handelsüblichen Schlitz-Schraubendreher verarbeitet werden. Heute sind Schlitzantriebe eher selten geworden, weil diese schlechter zu verarbeiten sind (Gefahr von Abrutschen) als der alternative Innensechskant. Gewindestifte mit Schlitz werden auch als Madenschraube oder Wurmschraube bezeichnet. Die Kegelkuppe ist eine einfache, abgeflachte Abrundung des Gewindestifts, welche eben mit dem Bohrloch abschließen kann. mehr ...


Technische Maße für DIN 551 Gewindestifte mit Kegelkuppe, mit Schlitz

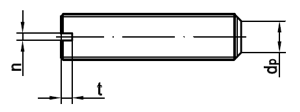

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
n
= Antrieb-Schlitz-Breite (SZ)
t
= Antrieb-Schlitz-Tiefe (SZ)
dp
= Durchmesser-Kegelkuppe

Maße M 1,4 M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10 M 12
n 0,2 0,25 0,25 0,4 0,4 0,6 0,8 1 1,2 1,6 2
t 0,48 0,56 0,64 0,72 0,8 1,12 1,28 1,6 2 2,4 2,8
dp 0,7 0,8 1 1,5 2 2,5 3,5 4 5,5 7 8,5

weitere Informationen



Wie verwendet man DIN 551 Gewindestifte mit Kegelkuppe und Schlitz?

Gewindestifte werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Gewinde bei DIN 551 Gewindestifte mit Kegelkuppe, mit Schlitz

Normalerweise haben Gewindestifte ein metrisches Regelgewinde (M). Sie sind jedoch auch mit metrischem Feingewinde (Mf) verfügbar und werden dann oft zur Justierung von Messinstrumenten benutzt. Feingewinde finden Sie jedoch meist bei Gewindestiften mit Innensechskant.



Werkstoffe bei Madenschrauben

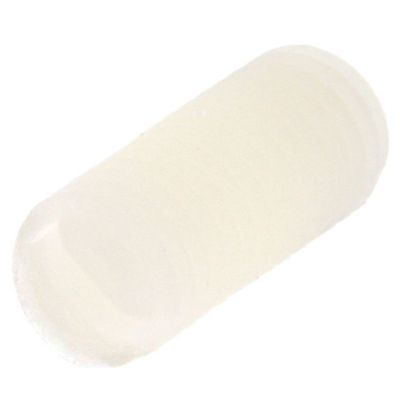

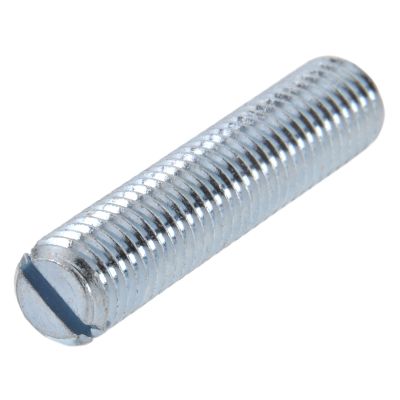

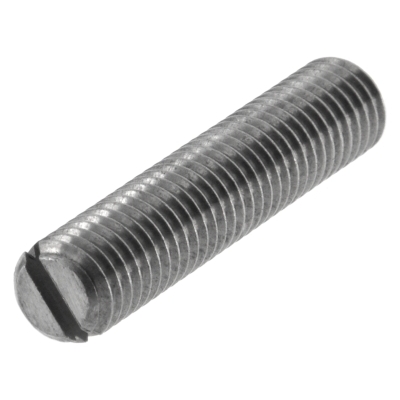

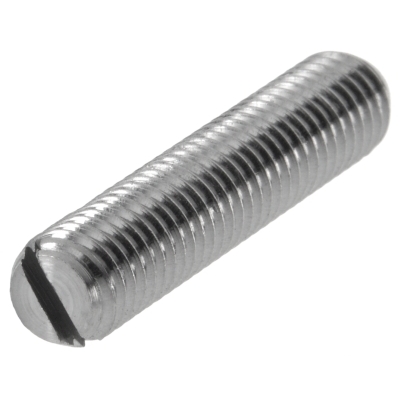

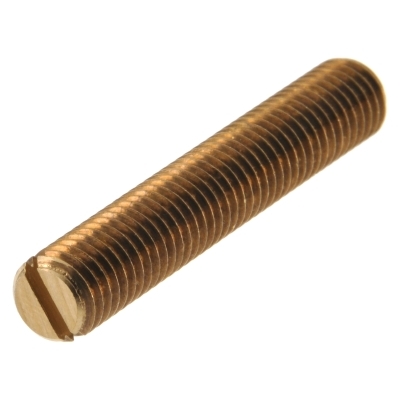

DIN 551 Gewindestifte mit Kegelkuppe, mit Schlitz bieten wir in Messing, Kunststoff Polyamid, Stahl blank oder Stahl verzinkt sowie rostfreiem Edelstahl A2 oder hochsäurebeständigem Edelstahl Rostfrei A4 an.
