DIN 438 Gewindestifte mit Ringschneide, mit Schlitz (ISO 7436)

DIN 438 Gewindestifte mit Ringschneide, mit Schlitz sind Gewindespindeln, die auf der einen Seite als Antrieb einen Schlitz haben. Der Schlitz kann mit einem handelsüblichen Schlitz-Schraubendreher verarbeitet werden. Heute sind Schlitzantriebe eher selten geworden, weil diese schlechter zu verarbeiten sind (Gefahr von Abrutschen) als der alternative Innensechskant. Gewindestifte mit Schlitz werden auch als Madenschraube oder Wurmschraube bezeichnet. Die Ringschneide ist eine der Kegelkuppe ähnliches Ende des Gewindestifts, welches eine Einkerbung eingearbeitet hat. mehr ...

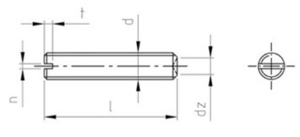

Technische Maße für DIN 438 Gewindestifte mit Ringschneide, mit Schlitz (ISO 7436)

Legende:
Maße
= Durchmesser (Nennmaß)
dz
= Durchmesser-Zapfen
n
= Antrieb-Schlitz-Breite (SZ)
t
= Antrieb-Schlitz-Tiefe (SZ)

Maße M2,5 M3 M4 M5 M6 M8 M10 M12
dz 1,2 1,4 2 2,5 3 5 6 8
n 0,4 0,4 0,6 0,8 1 1,2 1,6 2
t 0,72 0,8 1,12 1,28 1,6 2 2,4 2,5

weitere Informationen



Wie verwendet man DIN 438 Gewindestifte mit Ringschneide und Schlitz?

Gewindestifte werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Gewinde bei DIN 438 Gewindestifte mit Ringschneide, mit Schlitz

Normalerweise haben Gewindestifte ein metrisches Regelgewinde (M). Sie sind jedoch auch mit metrischem Feingewinde (Mf) verfügbar und werden dann oft zur Justierung von Messinstrumenten benutzt. Feingewinde finden Sie jedoch meist bei Gewindestiften mit Innensechskant.



Werkstoffe bei Madenschrauben

DIN 438 Gewindestifte mit Ringschneide bieten wir in Edelstahl Rostfrei A1 an.
