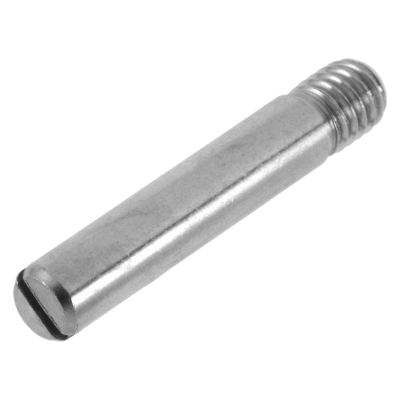

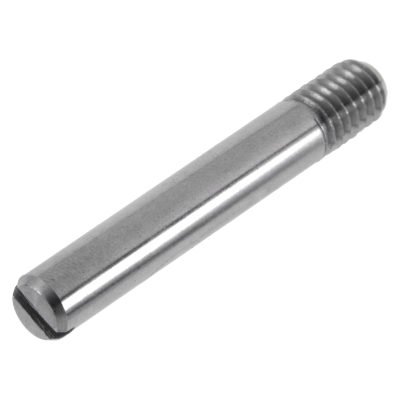

DIN 427 Schaftschrauben mit Kegelkuppe, mit Schlitz (ISO 2342)

DIN 427 Schaftschrauben mit Kegelkuppe, mit Schlitz sind Gewindespindeln, die auf der einen Seite als Antrieb einen Schlitz haben. Der Schlitz kann mit einem handelsüblichen Schlitz-Schraubendreher verarbeitet werden. Heute sind Schlitzantriebe eher selten geworden, weil diese schlechter zu verarbeiten sind (Gefahr von Abrutschen) als der alternative Innensechskant. Gewindestifte mit Schlitz werden auch als Madenschraube oder Wurmschraube bezeichnet. Die Kegelkuppe ist eine einfache, abgeflachte Abrundung des Gewindestifts, welche eben mit dem Bohrloch abschließen kann. Sie haben ein metrisches Regelgewinde (M), das rechtsgängig ist. mehr ...

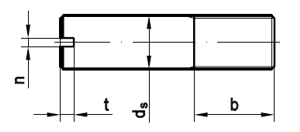

Technische Maße für DIN 427 Schaftschrauben mit Kegelkuppe, mit Schlitz (ISO 2342)

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
n
= Antrieb-Schlitz-Breite (SZ)
t
= Antrieb-Schlitz-Tiefe (SZ)
ds
= Durchmesser-Schaft
b
= Gewindelänge

Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12
ds 3 4 5 6 8 10 12
b 3,6 4,8 6 7,2 9,6 12 14
n 0,4 0,6 0,8 1 1,2 1,6 2
t 0,8 1,12 1,28 1,6 2 2,4 2,8

weitere Informationen



Wie verwendet man DIN 427 Schaftschrauben mit Kegelkuppe, mit Schlitz?

Schaftschrauben werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Werkstoffe bei Schaftschrauben

DIN 427 Schaftschrauben mit Kegelkuppe, mit Schlitz liefern wir in Stahl 14 H blank und verzinkt sowie rostfreien Edelstählen A2 und dem hochsäurebeständigen A4.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
