Sie sind hier: Startseite -> Schrauben -> Sonstige Schrauben -> DIN 404 Kreuzlochschrauben mit Schlitz

DIN 404 Kreuzlochschrauben mit Schlitz

DIN 404 Kreuzlochschrauben mit Schlitz sind eine Sonderschraube im Bereich der Gewindeschrauben. Sie haben ein metrisches Regelgewinde (M) mit einem zylindrisch geformten Kopf, der oben eine Linse besitzt. Als Antrieb verfügt die DIN 404 Kreuzlochschraube einen Schlitz. Der Kopf ist mit vier Löchern vorgebohrt, welche genutzt werden können, um z. B. Gewindestifte einzudrehen und um so die Schraube gegen Verdrehen zu sichern. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 404 Kreuzlochschrauben mit Schlitz

Legende:
d
= Durchmesser metrisches Gewinde (M) (Nennmaß)
d1
= Durchmesser-Kopf
k
= Antrieb-Schlüsselweite
b
= Länge-Gewinde
t
= Antrieb-Schlitz-Tiefe (SZ)
n
= Antrieb-Schlitz-Breite (SZ)

d M 3 M 4 M 5 M 6
d2 1,5 2 2,5 3
t 1 1,4 1,7 2,2
n 0,8 1 1,2 1,6
d1 5,5 7 8,5 10
k 4 5 6,5 8
b 19 22 25 28

weitere Informationen



Werkstoffe von DIN 404 Kreuzlochschrauben mit Schlitz

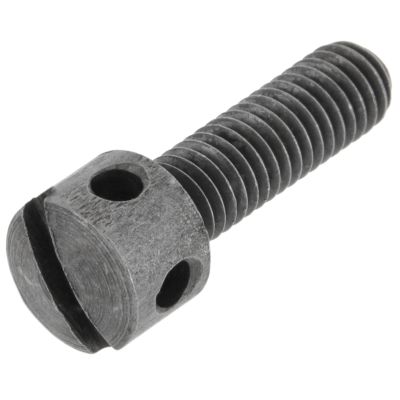

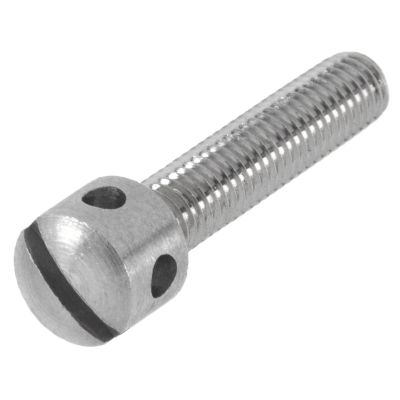

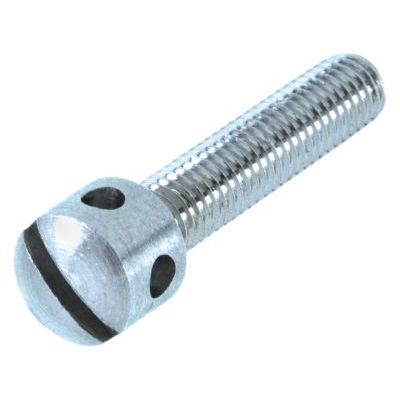

Als verfügbare Werkstoffe für Kreuzlochschrauben liefern wir in Edelstahl Rostfrei A1 oder Stahl blank.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
