DIN 1473 Zylinderkerbstifte
ähnlich ISO 8740 Zylinderkerbstifte:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen

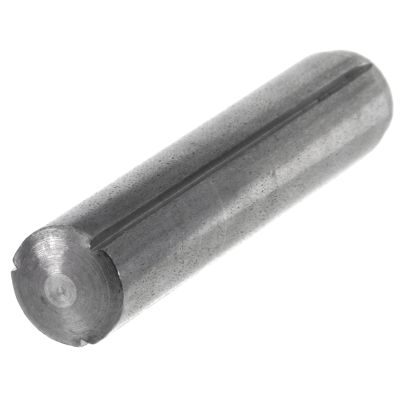

haben eine zylindrische Form und eine eingebrachte Kerbe. Sie haben auf beiden Seiten denselben Durchmesser. Wir bieten diese Zylinderkerbstifte in Stahl blank oder Edelstahl Rostfrei A1 an. mehr ...

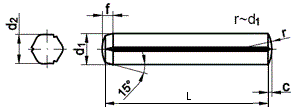

Technische Maße für DIN 1473 Zylinderkerbstifte

Legende:
Maße (d1)
= Durchmesser (Nennmaß)
c
= Höhe-Stumpf
d2
= Durchmesser-Kegel
L
= Länge ohne Kuppen

Maße (d1) 1,5 2 2,5 3 4 5 6 8 10 12
d2 1,60-1,63 2,10-2,15 2,60-2,70 3,20-3,30 4,15-4,30 5,15-5,30 6,15-6,35 8,20-8,40 10,20-10,45 12,25-12,50
c 0,2 0,25 0,3 0,4 0,5 0,63 0,85 1 1,2 1,6

weitere Informationen



Verwendung von DIN 1473 Zylinderkerbstiften

Diese Kegelkerbstifte werden meist im Kfz-Bereich, Maschinen- oder Anlagenbau und in der Feinmechanik verwendet.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
