DIN 128 Federringe Form B = gewellt

DIN 128 Federringe, Form B = glatt sind eines der ältesten nach DIN genormten Sicherungselemente. Sie sollen das ungewollte Lösen einer Schraube verhindern. Bei der Montage werden sie zwischen Schraubenkopf und Untergrund oder Mutter und Untergrund gelegt und die Schraube normal angezogen. Durch die Form des Federrings werden das Innengewinde der Mutter und das Außengewinde der Schraube gegeneinander gedrückt, wodurch Reibung entsteht, welche die Sicherungswirkung entfaltet. mehr ...

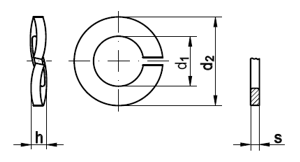

Technische Maße für DIN 128 Federringe Form B = gewellt

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h
= Höhe
d2
= Durchmesser-Außen
d1
= Durchmesser-Innen

Maße B 3 B 4 B 5 B 6 B 8 B 10 B 12 B 14 B 16 B 18 B 20 B 22 B 24 B 30 B 36
d1 3,1 4,1 5,1 6,1 8,1 10,2 12,2 14,2 16,2 18,2 20,2 22,5 24,5 30,5 35,5
d2 6,2 7,6 9,2 11,8 14,8 18,1 21,1 24,1 27,4 29,4 33,6 35,9 40 30,5 58,2
s 0,7 0,8 1 1,3 1,6 1,8 2,1 2,4 2,8 2,8 3,2 3,2 4 6 3
h 1,3 1,4 1,7 2,2 2,75 3,15 3,65 4,3 5,1 5,1 5,9 5,9 7,5 10,5 11,3

weitere Informationen



Was bedeutet Form B = glatt?

Diese Federringe vom Querschnitt her glatt, also nicht wie Form A wie eine 8 gebogen.



Aufbau von Federringen DIN 128

Federringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie eine Unterlegscheibe mit mittigem Loch. Im Querschnitt sieht man, dass der Federring aufgeschnitten ist und die beiden entgrateten Enden auseinandergebogen sind. Die beiden Enden bilden Widerhaken, welche sich beim Zusammenschrauben zwischen Schraubenkopf bzw. Mutter und dem Untergrund einhaken.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
