Art. Offene Blindniete mit Senkkopf, 120 Grad

Offene Blindnieten mit Senkkopf sind eine spezielle Form des Hohlniets,  die über eine spezielle Blindnietzange verarbeitet werden und zur Verarbeitung nur Zugang zu einer Seite des Bauteils benötigen, das verbunden werden soll. Sie werden auch als Popniet(en) oder Zugdornniet(en) bezeichnet. Der "Kopf" der Blindniete ist als Senkkopf ausgeführt. Der Kopf verschwindet, wenn vorgesenkt wurde, eben mit dem Untergrund. mehr ...

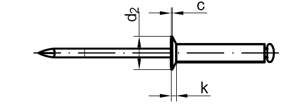

Technische Maße für Art. Offene Blindniete mit Senkkopf, 120 Grad

Legende:
Maße (d)
= Durchmesser (Nennmaß)
d2
= Durchmesser-Kopf
Klemmbereich
= Klemmbereich
k
= Höhe-Kopf
Länge
= Länge-Gesamt
Bohrer Ø
= Durchmesser-Vorbohren
c
= Höhe-Fase

Maße (d)33334444
Länge681012681012
Klemmbereich1,0-3,03,0-5,05,0-6,56,5-8,51,0-2,52,5-4,54,5-6,56,5-8,5
d26,06,06,06,07,57,57,57,5
k0,90,90,90,91,01,01,01,0
c0,30,30,30,30,30,30,30,3
Bohrer Ø3,13,13,13,14,14,14,14,1
Maße (d)4455555
Länge162068101214
Klemmbereich8,5-12,012,0-16,01,0-2,02,0-4,04,0-6,06,0-8,08,0-9,5
d27,57,59,09,09,09,09,0
k1,01,01,21,21,21,21,2
c0,30,30,40,40,40,40,4
Bohrer Ø4,14,15,15,15,15,15,1

weitere Informationen



Offene Blindnieten mit Senkkopf und deren Verwendungszweck

Typische Einsatzbereiche von Blindnieten sind alle Verbindungen von zwei Blechen, Gehäusen oder sonstigen Materialien. Einsatz finden Blindnieten im Flugzeugbau, PKW- , LKW-, Kfz-Bereich, dem Maschinen- und Anlagenbau, der Modellbautechnik oder im Schiffsbau. Anders als eine Schraubverbindung können Blindnietverbindungen zwar schneller hergestellt, aber auch deutlich schwieriger wieder gelöst werden.



Montage von Offenen Blindnieten mit Senkkopf

Zur Befestigung einer Blindniete muss zunächst ein Loch passend zum Durchmesser der Niete gebohrt werden, durch welches der Niet mit dem Dorn eingesteckt wird. Mit Hilfe einer Blindnietzange wird der hervorstehende Dorn, das Ende der Niete, nach Außen gezogen. Durch diesen Vorgang kommt es zu einer Verformung des oberen Teils der Blindniete (dem Niet), welcher dann einen Wulst bildet und so die Bauteile verbindet. Nachdem die Verbindung hergestellt ist, reißt der Dorn entlang einer bereits in der Blindniete vorhandenen Sollbruchstelle ab.



Material und Werkstoffe bei Offene Blindnieten mit Senkkopf

Die Angabe des Werkstoffs bei Blindnieten ist immer zweiteilig, z.B. Stahl-Stahl. Der erste Werkstoff steht für den Niet, also den "oberen" Teil der Blindniete, der sich später zu einer Wulst umformt. Der zweite Teil hinter dem Bindestrich steht für den Werkstoff des Dorns, an dem später die Blindniete mit der Blindnietzange angezogen wird.
