Art. AFNOR-Scheiben Form M

sind normale Unterlegscheiben, welche einen normalen Außendurchmesser haben und sich für gewöhnliche Anwendungen eignen. Standarscheiben ohne Fase verwendet man z. B. im Maschinen- und Anlagenbau, in der Elektrotechnik oder im Kfz-Bereich. Durch die Standardscheibe wird die Auflagefläche des Schraubenkopfs erhöht.

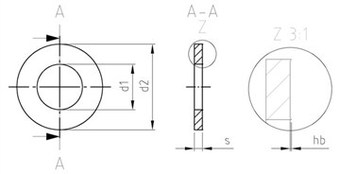

Technische Maße für Art. AFNOR-Scheiben Form M

Legende:
d2
= Durchmesser-Außen
s
= Stärke / Höhe
für Schrauben
= Durchmesser-Innen für metrisches Maß (M)
Maße (d1)
= Durchmesser-Innen
d4
= Durchmesser-Fase
d3
= Durchmesser-Rillen

Maße (d1) 3,1 4,1 5,1 6,1 8,2 10,2 12,4 14,4 16,4 20,5
d2 8 10 12 14 18 22 27 30 32 40
d3 5,5 7 8 10 13 16 18 21 24 30
s 0,6 0,9 1,1 1,3 1,5 2,1 2,5 2,5 2,8 3,2
für Schrauben M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 20
d4 3,6 4,7 5,7 6,8 9,2 11,2 13,7 15,7 17,7 23,1

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
